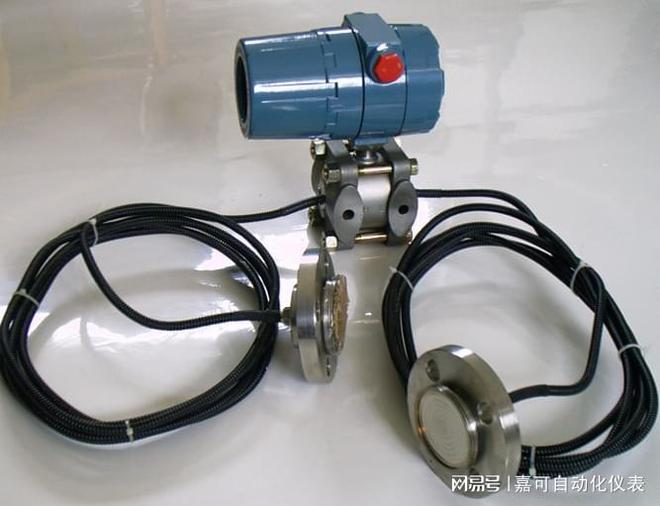

金年會金字招牌至上網站雙隔膜法蘭式差壓變送器在某工廠的實際應用本章將探討雙隔膜法蘭式變送器在工廠高溫介質測量中的實際應用，并重點介紹其在壓力測量以及液位測量等方面的應用。通過實際應用說明雙隔膜法蘭式變送器在高溫介質測量中的重要性及其優勢。

　　某公司350萬t常減壓裝置減壓塔底單隔膜法蘭式差壓變送器進行技改，減壓塔塔底油介質為粘度高的減壓渣油、操作溫度360℃、操作密度980kg/m3、操作壓力-97kPa、正負壓取壓法蘭間距1500mm。常規單隔膜法蘭式差壓變送器進行測量高溫硅油最高允許溫度為315℃，jinnianhui金年會官網遠低于工況溫度，無法滿足減壓塔底介質工況使用要求，測量膜片長時間高溫下使用產生膜片變形、填充硅油缺失導致儀表損壞。

　　本次改造使用雙隔膜法蘭式差壓變送器替換單隔膜法蘭式差壓變送器進行測量，為了滿足接液溫度和當?shù)囟咀畹铜h(huán)境溫度考慮，金年會官網注冊差壓液位計選型基本要求：（1）采用雙隔膜法蘭式差壓變送器；（2）高溫膜盒組件填充400℃的高溫硅油；（3）常溫膜盒組件填充-30℃低溫硅油；（4）毛細管長度選用600mm，填充-30℃低溫硅油。

　　經現場安裝、儀表遷移后差壓液位計投用觀察DCS 示值測量準確，線性良好，與測量同位置的浮球液位計變化趨勢一致。經過一個檢修周期（3 年）的使用，拆檢雙隔膜法蘭式差壓變送器膜片平整完好，通過實際應用驗證了雙隔膜法蘭式差壓變送器更能夠適應高溫及負壓工況。

　　鑒于以上雙隔膜法蘭式差壓變送器在高溫介質的成功應用經驗，在我公司50萬t催化裝置煙氣脫硫脫硝項目中進行雙隔膜法蘭式壓力變送器成功的應用。煙氣脫硫脫硝項目采用氨法選擇性催化還原煙氣脫硝催化劑技術，脫硝反應器設置稀釋風預熱器、噴氨格柵、催化劑床層設計對以上部位進行壓降測量用來分析設備運行形況，設計文件采用DN50平膜式單法蘭壓力變送器，介質為煙氣，操作溫度360℃，操作壓力0.005~0.01MPa，儀表測量范圍0~0.06MPa，本工況下使用雙隔膜法蘭式壓力變送器進行測量。

　　為了滿足接液溫度和當?shù)囟咀畹铜h(huán)境溫度考慮，差壓液位計選型基本要求：（1）采用雙隔膜法蘭式壓力變送器；（2）高溫膜盒組件填充400℃的高溫硅油；（3）常溫膜盒組件填充-30℃低溫硅油；（4）毛細管長度選用200mm，填充-30℃低溫硅油。

　　煙氣脫硫脫硝項目自從2019年投產至今已經經過一個檢修周期（3年）的驗證雙隔膜法蘭式壓力變送器示值測量準確，線性良好，jinnianhui金年會官網符合設計參數要求，經過實際應用驗證了雙隔膜法蘭式壓力變送器相比常規單隔膜法蘭式壓力變送器更能夠適應高溫及微壓工況。
